Atomizadores suspendidos

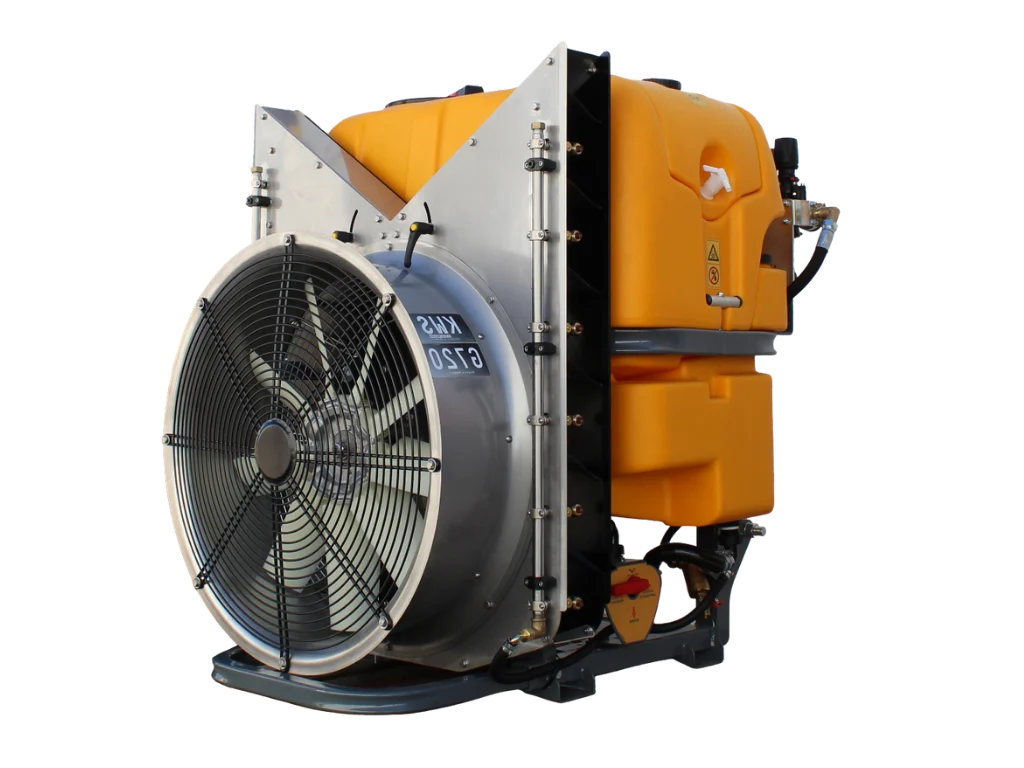

Atomizadores suspendidos ATS200 y ATS300 de 200 y 300 L
Atomizadores suspendidos de 200 y 300 L para el enganche de tres puntos del tractor, con turbinas KWS® de Ø620 o Ø720 y 130 kg de tara en el de 200 L. Para parcelas pequeñas, viña y frutal con tractores de poca potencia. Los fabricamos y los configuramos a medida: turbina, bomba y mando de presión.
- Depósito principal
- 200 · 300 L
- Turbinas KWS® gama SH
- Ø620 · Ø720 mm
- Tractor mínimo con la G620 SH
- >22 CV
- Tara del ATS200
- 130 kg
¿Para qué explotación es un atomizador suspendido de 200 o 300 litros?
Un atomizador suspendido de 200 o 300 L va colgado del enganche de tres puntos, sin ruedas ni lanza: es el más corto y manejable para parcelas pequeñas, cabeceras estrechas y tractores de poca potencia. Las hectáreas que cubre con un depósito dependen del caldo que apliques por hectárea; lo explicamos en nuestra guía de litros por cultivo.
Con tu dato de caldo por hectárea, la cuenta es directa:
| Caldo por hectárea | Hectáreas con 200 L | Hectáreas con 300 L |
|---|---|---|
| 200 L/ha | 1 ha | 1,5 ha |
| 300 L/ha | 0,7 ha | 1 ha |
| 500 L/ha | 0,4 ha | 0,6 ha |
| 750 L/ha | 0,3 ha | 0,4 ha |
| 1.000 L/ha | 0,2 ha | 0,3 ha |
Al ir suspendido, el tractor carga con el equipo y el caldo: el ATS300 lleno pesa unos 470 kg (173 kg de tara más 300 L). Si necesitas más capacidad, el ATS400 a ATS800 llega a 800 L; si prefieres que el peso vaya sobre ruedas, mira el arrastrado ATR600X-800X.
Medidas y pesos
Largo 1.000 mmAlto 1.250 mm- Largo · ATS200
- 1.000 mm
- Ancho · ATS200
- 900 mm
- Alto · ATS200
- 1.250 mm
- Tara · ATS200
- 130 kg
El dibujo es de la gama ATS200-300. Los datos varían según el modelo de turbina.
| Modelo | Depósito | Largo | Ancho | Alto | Tara |
|---|---|---|---|---|---|
| ATS200 | 200 L | 1.000 mm | 900 mm | 1.250 mm | 130 kg |
| ATS300 | 300 L | 1.140 mm | 1.020 mm | 1.350 mm | 173 kg |
Turbinas KWS®
El ATS200 y el ATS300 montan turbinas KWS® de la gama SH, con salida de aire simple: la G620 SH, con 9 palas de perfil curvo, trabaja con tractores de más de 22 CV, y la G720 SH, con 9 palas de perfil recto, mueve 39.800 m³/h con más de 33 CV.
Las dos se ofrecen con deflectores S, SA, EA, RA y WA, que orientan el aire según la forma del cultivo. La turbina Ø820 queda para los modelos de 400 L en adelante.
G620 SH
Gama SH- Diámetro
- Ø620 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil curvo
- Gettis
- 8 (10 en la WA)
- Tractor
- más de 22 CV
G720 SH
Gama SH- Diámetro
- Ø720 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil recto
- Gettis
- 12 (14 en la WA)
- Tractor
- más de 33 CV
Sistema KWS®: aletas de salida senoidales y orientables, patentadas por PulverAgro. Envolvente y tubos de agua en acero inoxidable.
Mando de presión
El mando de presión decide cuánto trabajo haces tú y cuánto hace el equipo. El ATS200-300 admite 7 mandos, del manual, en el que fijas tú la presión, a los ordenadores que mantienen la dosis aunque cambies de marcha.
| Mando | Electroválvulas | Presión desde cabina | Caudalímetro | Velocidad por GPS | Ultrasonidos | Corte de tramos | ISOBUS |
|---|---|---|---|---|---|---|---|
| Mando manual | |||||||
| Manual de latónMando manual de alta presión en latón | – | – | – | – | – | – | – |
| Manual M2020Mando manual M2020 | – | – | – | – | – | – | – |
| Reguladores de presión | |||||||
| Regulador manualRegulador de presión manual con 2 electroválvulas | – | – | – | – | – | – | |
| Regulador eléctricoRegulador de presión eléctrico con 2 electroválvulas | – | – | – | – | – | ||
| Regulador volumétrico ARAGRegulador de presión eléctrico volumétrico de 2 vías (ARAG) | – | – | – | – | – | ||
| Regulador + SonarXRegulador de presión manual con 2 electroválvulas y ultrasonidos Pulver SonarX | – | – | – | – | – | ||
| Ordenadores Bravo | |||||||
| Bravo 180Ordenador Bravo 180 de 2 vías con caudalímetro y control de velocidad por antena GPS | – | – | – | ||||
- Electroválvulas
- Abres y cierras cada lado de la pulverización desde el asiento del tractor.
- Presión desde cabina
- Subes o bajas la presión con el mando eléctrico, sin bajarte ni parar.
- Caudalímetro
- Mide los litros por minuto que salen de verdad por las boquillas.
- Velocidad por GPS
- El ordenador ajusta el caudal a tu velocidad para mantener los litros por hectárea.
- Ultrasonidos
- Los sensores detectan la vegetación y cortan la pulverización en los huecos.
¿Cuál te conviene?
Tratas a velocidad y presión constantes
Te basta un mando manual o un regulador: fijas la presión y abres o cierras cada lado. Opciones: Manual de latón, Manual M2020, Regulador manual, Regulador eléctrico, Regulador volumétrico ARAG.
Quieres la misma dosis aunque cambies de marcha
Elige un ordenador con caudalímetro y velocidad por GPS: Bravo 180.
Tienes marras, replantes o huecos entre árboles
Los ultrasonidos cortan la pulverización donde no hay vegetación: Regulador + SonarX.
¿Dudas con el mando? Te asesoramos según tu cultivo y tu tractor.
Equipamiento de serie y opciones del ATS200 y el ATS300
De serie
- Chasis de acero al carbono con tratamiento anticorrosivo
- Pintura poliéster lacada al horno con imprimación
- Depósito de polietileno virgen de alta densidad
- Depósitos lavamanos y lavacircuitos
- Triple sistema de filtrado: cesto, filtro de aspiración y filtro en línea
- Cargador anticontaminante
- Agitación hidráulica
- Transmisión reforzada telescópica con junta cardán
- Nivel de llenado
A tu medida
BombaDe 54 a 120 L/minVer las 7 bombas
Puede montar bombas de membranas (APS) o de pistones (YA). En las de membranas, la membrana separa el caldo del mecanismo de bombeo, así que pistones y cigüeñal no están en contacto con el producto. En todas, el caudal debe cubrir lo que gastan las boquillas más el retorno que mantiene la agitación hidráulica del depósito.
| Bomba | Tipo | Caudal |
|---|---|---|
| APS51 | Membranas | 54 L/min |
| APS71 | Membranas | 71 L/min |
| APS96 | Membranas | 94 L/min |
| APS121 | Membranas | 120 L/min |
| YA65 | Pistones | 55 L/min |
| YA75 | Pistones | 68 L/min |
| YA130 | Pistones | 108 L/min |
AccesoriosLuces magnéticas y barra de 3 boquillasVer las 2 opciones
- Kit de luces traseras magnéticas
- Barra baja trasera de 3 boquillas
LlenadoLlenador con lavabotellasVer la opción
- Llenador de producto químico con lavabotellas, superpuesto
TurbinaAntigota y alerones hidráulicosVer las 3 opciones
- Getti doble antigota en el alerón
- Portaboquillas doble regulable antigota
- Control hidráulico de los alerones (1 o 2 secciones)
Configura tu ATS200-300
Cuéntanos tu cultivo, el marco de plantación y tu tractor y te preparamos el presupuesto del equipo a medida.
Preguntas frecuentes
¿Cuánto cuesta un atomizador suspendido de 200 o 300 litros?
Depende de la capacidad y la configuración: turbina, bomba y mando de presión. Cada equipo se monta a medida, así que trabajamos con presupuesto: cuéntanos tu cultivo y tu tractor y te lo preparamos.
¿Cuántas hectáreas trata con un depósito?
Divide la capacidad entre el caldo que aplicas por hectárea: a 200 L/ha, el ATS200 trata 1 ha por depósito y el ATS300, 1,5 ha; a 300 L/ha, 0,7 y 1 ha.
¿Qué tractor necesitan?
Depende de la turbina: más de 22 CV con la G620 SH y más de 33 CV con la G720 SH. Al ir suspendido, comprueba también que el elevador de tu tractor levanta el equipo lleno: unos 330 kg el ATS200 y unos 470 kg el ATS300.
¿Suspendido o arrastrado?
El suspendido va colgado de los tres puntos: es más corto, gira mejor en cabeceras y no lleva ruedas, pero su peso lo soporta el tractor. El arrastrado va sobre sus propias ruedas y permite depósitos mayores con tractores más ligeros.
¿Qué bombas pueden montar?
Bombas de membranas APS51 (54 L/min), APS71 (71 L/min), APS96 (94 L/min) y APS121 (120 L/min), o de pistones YA65 (55 L/min), YA75 (68 L/min) y YA130 (108 L/min).
