Atomizadores suspendidos

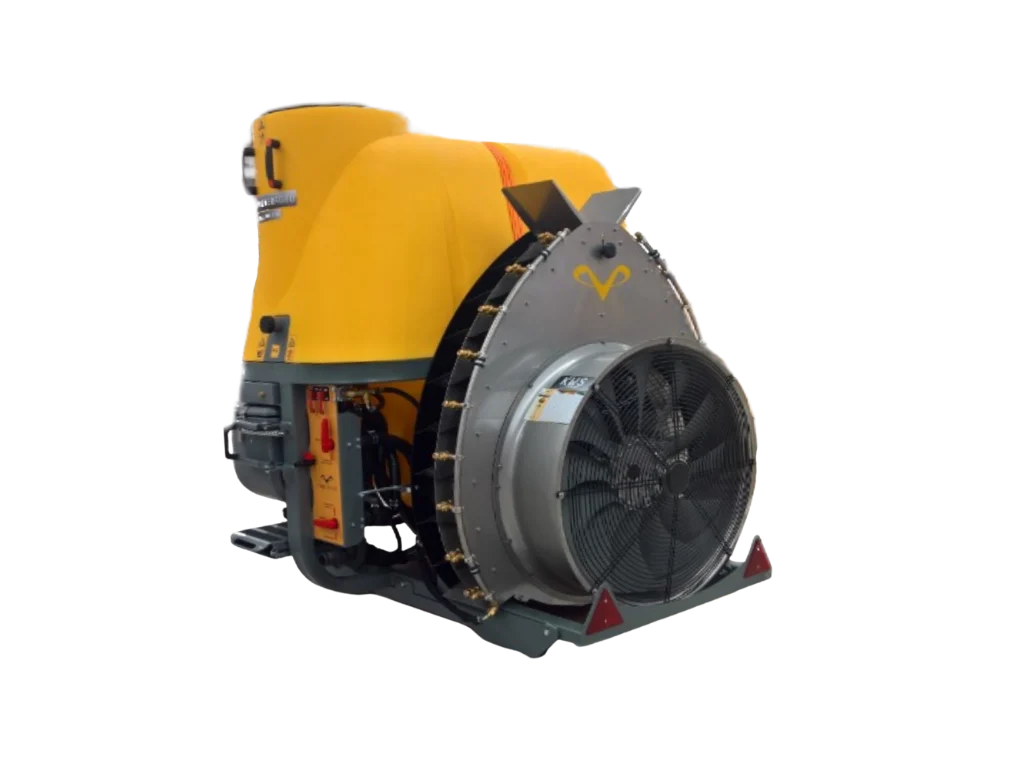

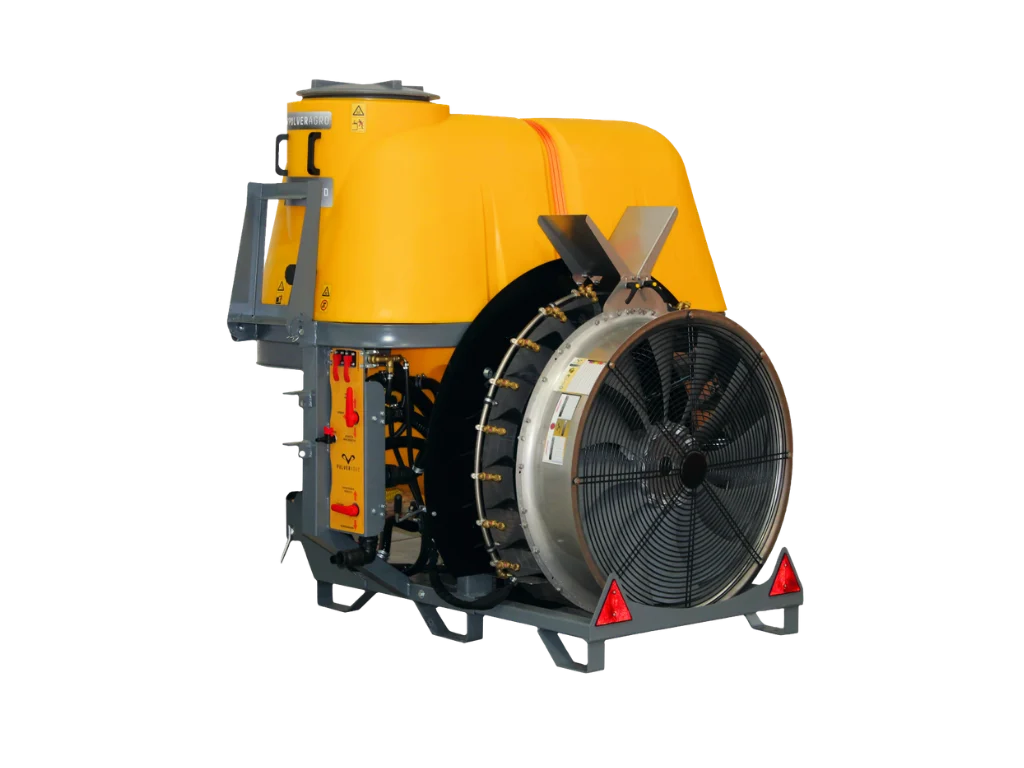

Atomizadores suspendidos ATS de 1.000 a 2.000 L
Atomizadores suspendidos ATS1000, ATS1200, ATS1500 y ATS2000, de 1.000 a 2.000 L, para el enganche de tres puntos del tractor, con turbinas KWS® de Ø820 y Ø920 en gamas PRO y SH E, mezclador de polvos y robot de limpieza del depósito de serie. Los fabricamos y los configuramos a medida.
- Depósito principal
- 1.000 a 2.000 L
- Turbinas KWS® PRO y SH E
- Ø820 · Ø920 mm
- Caudal de aire máximo (G920 PRO)
- 89.300 m³/h
- Bomba de mayor caudal (APS145)
- 149 L/min
¿Para qué explotación es un atomizador suspendido de 1.000 litros?
Un atomizador suspendido de 1.000 a 2.000 L es para explotaciones medianas y grandes que quieren la maniobrabilidad del suspendido sin quedarse cortas de depósito. Las hectáreas que cubre con un depósito dependen del caldo que apliques por hectárea; lo explicamos en nuestra guía de litros por cultivo.
Con tu dato de caldo por hectárea, la cuenta es directa:
| Caldo por hectárea | Hectáreas con 1.000 L | Hectáreas con 1.500 L | Hectáreas con 2.000 L |
|---|---|---|---|
| 200 L/ha | 5 ha | 7,5 ha | 10 ha |
| 300 L/ha | 3,3 ha | 5 ha | 6,7 ha |
| 500 L/ha | 2 ha | 3 ha | 4 ha |
| 750 L/ha | 1,3 ha | 2 ha | 2,7 ha |
| 1.000 L/ha | 1 ha | 1,5 ha | 2 ha |
Medidas y pesos
Largo 1.630 mmAlto 1.970 mm- Largo · ATS1000
- 1.630 mm
- Ancho · ATS1000
- 2.060 mm
- Alto · ATS1000
- 1.970 mm
- Tara · ATS1000
- 475 kg
El dibujo es de la gama ATS1000-2000. Los datos varían según el modelo de turbina.
| Modelo | Depósito | Largo | Ancho | Alto | Tara |
|---|---|---|---|---|---|
| ATS1000 | 1.000 L | 1.630 mm | 2.060 mm | 1.970 mm | 475 kg |
| ATS1200 | 1.200 L | 1.630 mm | 2.080 mm | 1.970 mm | 480 kg |
| ATS1500 | 1.500 L | 1.720 mm | 2.350 mm | 1.850 mm | 675 kg |
| ATS2000 | 2.000 L | 1.720 mm | 2.350 mm | 2.300 mm | 715 kg |
Turbinas KWS®
Del ATS1000 al ATS2000 montan turbinas KWS® de Ø820 o Ø920 en dos gamas. La gama PRO lleva salida de aire doble y palas de perfil curvo: la G920 PRO mueve 89.300 m³/h con más de 75 CV y la G820 PRO, 64.900 m³/h con más de 62 CV.
La gama SH E, con salida simple y palas de perfil recto, da 71.600 m³/h en Ø920 (más de 78 CV) y 48.800 m³/h en Ø820 (más de 66 CV). Te recomendamos la turbina y el deflector según tu cultivo y tu tractor al configurar el equipo.
G920 PRO
Gama PRO- Diámetro
- Ø920 mm
- Salida de aire
- Doble (2X)
- Palas
- 12 · perfil curvo
- Gettis
- 16 (18 en la WA)
- Tractor
- más de 75 CV
- Alcance
- 24 m lateral · 9 m vertical
G920 SH E
Gama SH E- Diámetro
- Ø920 mm
- Salida de aire
- Simple (1X)
- Palas
- 12 · perfil recto
- Gettis
- 16 (18 en la WA)
- Tractor
- más de 78 CV
G820 PRO
Gama PRO- Diámetro
- Ø820 mm
- Salida de aire
- Doble (2X)
- Palas
- 9 · perfil curvo
- Gettis
- 14 (16 en la WA)
- Tractor
- más de 62 CV
- Alcance
- 20 m lateral · 8 m vertical
G820 SH E
Gama SH E- Diámetro
- Ø820 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil recto
- Gettis
- 14 (16 en la WA)
- Tractor
- más de 66 CV
Sistema KWS®: aletas de salida senoidales y orientables, patentadas por PulverAgro. Envolvente y tubos de agua en acero inoxidable.
Mando de presión
El mando de presión decide cuánto trabajo haces tú y cuánto hace el equipo. El ATS1000-2000 admite 9 mandos, del manual, en el que fijas tú la presión, a los ordenadores que mantienen la dosis aunque cambies de marcha.
| Mando | Electroválvulas | Presión desde cabina | Caudalímetro | Velocidad por GPS | Ultrasonidos | Corte de tramos | ISOBUS |
|---|---|---|---|---|---|---|---|
| Mando manual | |||||||
| Manual de latónMando manual de alta presión en latón | – | – | – | – | – | – | – |
| Manual M2020Mando manual M2020 | – | – | – | – | – | – | – |
| Reguladores de presión | |||||||
| Regulador manualRegulador de presión manual con 2 electroválvulas | – | – | – | – | – | – | |
| Regulador eléctricoRegulador de presión eléctrico con 2 electroválvulas | – | – | – | – | – | ||
| Regulador volumétrico ARAGRegulador de presión eléctrico volumétrico de 2 vías (ARAG) | – | – | – | – | – | ||
| Regulador + SonarXRegulador de presión manual con 2 electroválvulas y ultrasonidos Pulver SonarX | – | – | – | – | – | ||
| Ordenadores Bravo | |||||||
| Bravo 180Ordenador Bravo 180 de 2 vías con caudalímetro y control de velocidad por antena GPS | – | – | – | ||||
| Bravo 350Ordenador Bravo 350 de 2 vías con ultrasonidos y velocidad por antena GPS | – | – | – | ||||
| Bravo 400Ordenador Bravo 400 de 2 vías con caudalímetro y corte de tramos | – | – | – | ||||
- Electroválvulas
- Abres y cierras cada lado de la pulverización desde el asiento del tractor.
- Presión desde cabina
- Subes o bajas la presión con el mando eléctrico, sin bajarte ni parar.
- Caudalímetro
- Mide los litros por minuto que salen de verdad por las boquillas.
- Velocidad por GPS
- El ordenador ajusta el caudal a tu velocidad para mantener los litros por hectárea.
- Ultrasonidos
- Los sensores detectan la vegetación y cortan la pulverización en los huecos.
- Corte de tramos
- Cierra secciones de la pulverización por separado.
¿Cuál te conviene?
Tratas a velocidad y presión constantes
Te basta un mando manual o un regulador: fijas la presión y abres o cierras cada lado. Opciones: Manual de latón, Manual M2020, Regulador manual, Regulador eléctrico, Regulador volumétrico ARAG.
Quieres la misma dosis aunque cambies de marcha
Elige un ordenador con caudalímetro y velocidad por GPS: Bravo 180.
Tienes marras, replantes o huecos entre árboles
Los ultrasonidos cortan la pulverización donde no hay vegetación: Regulador + SonarX, Bravo 350.
¿Dudas con el mando? Te asesoramos según tu cultivo y tu tractor.
Equipamiento de serie y opciones del ATS1000 al ATS2000
De serie
- Chasis de acero al carbono con tratamiento anticorrosivo
- Pintura poliéster lacada al horno con imprimación
- Depósito de polietileno virgen de alta densidad
- Depósitos lavamanos y lavacircuitos
- Triple sistema de filtrado: cesto, filtro de aspiración y filtro en línea
- Cargador anticontaminante
- Agitación hidráulica
- Transmisión reforzada telescópica con junta cardán
- Mezclador de polvos en la boca de llenado
- Nivel de llenado vertical
- Robot interior de limpieza del depósito
A tu medida
BombaDe 94 a 149 L/minVer las 4 bombas
Puede montar bombas de membranas (APS) o de pistones (YA). En las de membranas, la membrana separa el caldo del mecanismo de bombeo, así que pistones y cigüeñal no están en contacto con el producto. En todas, el caudal debe cubrir lo que gastan las boquillas más el retorno que mantiene la agitación hidráulica del depósito.
| Bomba | Tipo | Caudal |
|---|---|---|
| APS96 | Membranas | 94 L/min |
| APS121 | Membranas | 120 L/min |
| APS145 | Membranas | 149 L/min |
| YA130 | Pistones | 108 L/min |
AccesoriosLuces magnéticas y barra de 3 boquillasVer las 2 opciones
- Kit de luces traseras magnéticas
- Barra baja trasera de 3 boquillas
LlenadoLlenador integradoVer la opción
- Llenador de producto químico con lavabotellas, integrado
TurbinaAntigota y alerones hidráulicosVer las 4 opciones
- Getti doble antigota en el alerón
- Doble rampa de gettis en turbina de Ø820 o Ø920
- Portaboquillas doble regulable antigota
- Control hidráulico de los alerones (1 o 2 secciones)
Configura tu ATS1000-2000
Cuéntanos tu cultivo, el marco de plantación y tu tractor y te preparamos el presupuesto del equipo a medida.
Preguntas frecuentes
¿Cuánto cuesta un atomizador suspendido de 1.000 litros?
Depende de la capacidad y la configuración: turbina, bomba y mando de presión. Cada ATS se monta a medida, así que trabajamos con presupuesto: cuéntanos tu cultivo y tu tractor y te lo preparamos.
¿Cuántas hectáreas trata con un depósito?
Divide la capacidad entre el caldo que aplicas por hectárea: a 300 L/ha, el ATS1000 trata unas 3,3 ha por depósito, el ATS1500, 5 ha y el ATS2000, unas 6,7 ha.
¿Qué tractor necesita un atomizador suspendido de 1.000 litros?
Depende de la turbina: más de 62 CV con la G820 PRO, más de 66 CV con la G820 SH E, más de 75 CV con la G920 PRO y más de 78 CV con la G920 SH E. Y un elevador que levante el equipo lleno: unos 1.475 kg el ATS1000.
¿Suspendido o arrastrado de 1.000 litros?
El suspendido es más corto y maniobrable, pero todo su peso va al elevador del tractor. El arrastrado ATR1000X lleva los 1.000 L sobre sus ruedas: es la opción con tractores más pequeños o terreno blando.
¿Qué lleva de serie que no llevan los suspendidos pequeños?
El mezclador de polvos en la boca de llenado, el nivel de llenado vertical y el robot interior de limpieza del depósito. Además admite mandos hasta los ordenadores Bravo 350 y Bravo 400.
¿Qué bombas puede montar?
Bombas de membranas APS96 (94 L/min), APS121 (120 L/min) y APS145 (149 L/min), o la de pistones YA130 (108 L/min).
