Atomizadores arrastrados

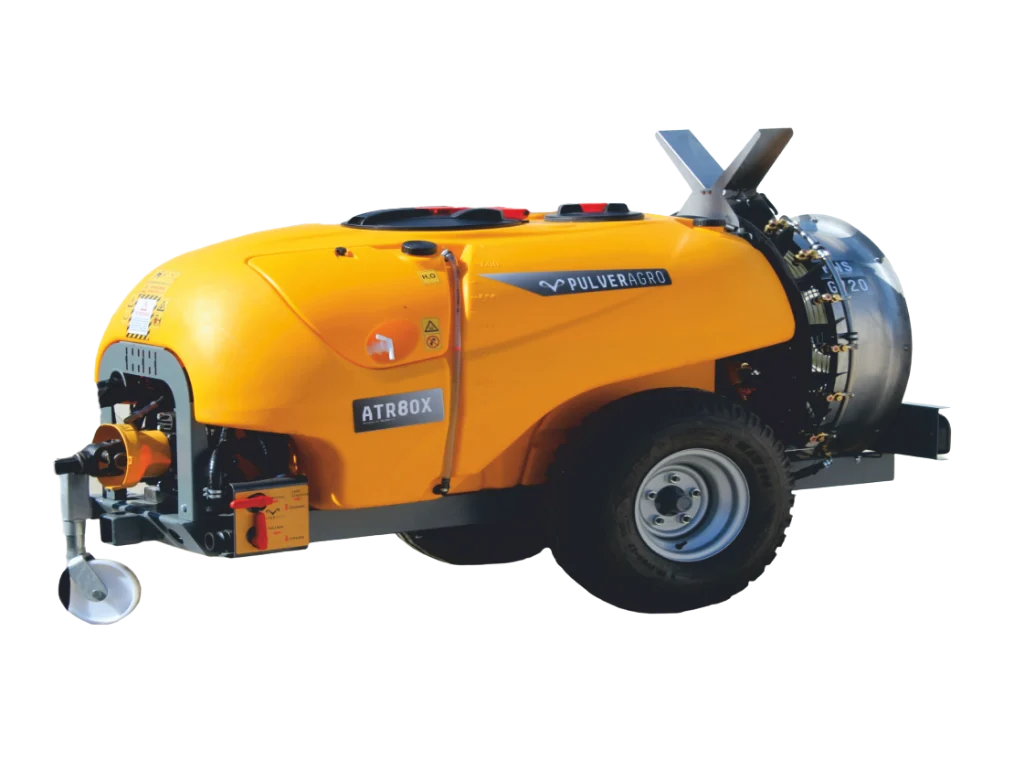

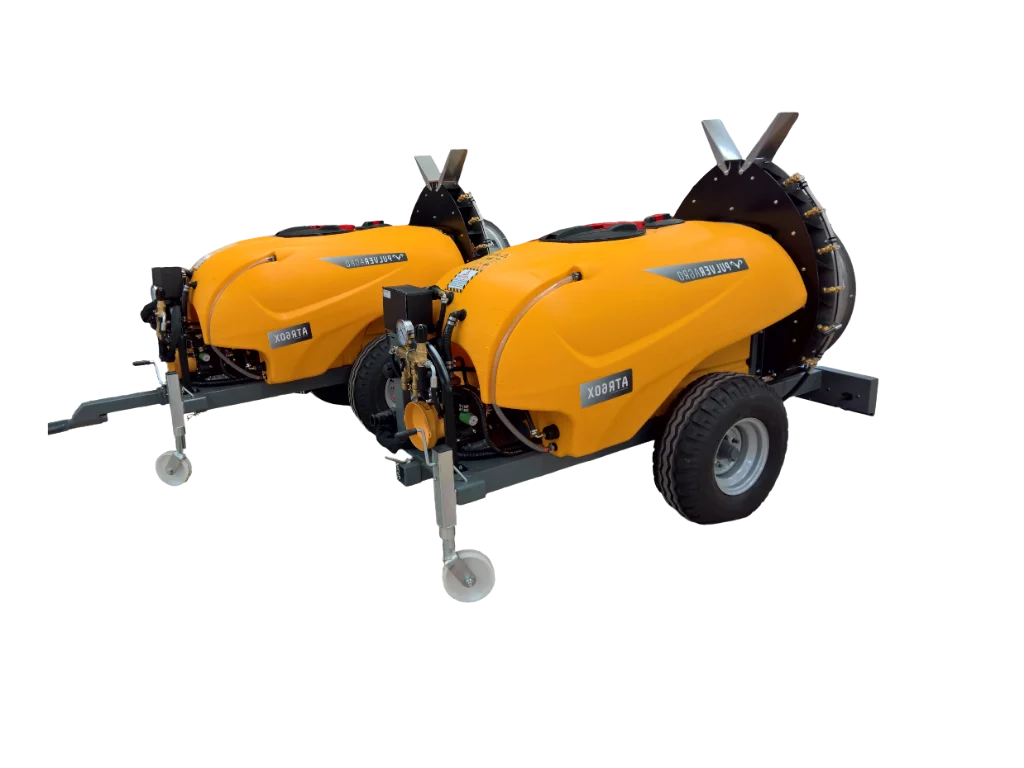

Atomizadores arrastrados ATR600X y ATR800X de 600 y 800 L
Atomizadores arrastrados de 600 y 800 L para tractores pequeños, con 1.310 mm de ancho y turbinas KWS® de Ø620 o Ø720. Para viña, frutal y parcelas pequeñas. Los fabricamos y los configuramos a medida: turbina, bomba, mando de presión, lanza, eje y ruedas.
- Depósito principal
- 600 · 800 L
- Turbinas KWS® gama SH
- Ø620 · Ø720 mm
- Tractor mínimo con la G620 SH
- >22 CV
- Ancho total
- 1.310 mm
¿Para qué explotación es un atomizador de 600 u 800 litros?
Un atomizador de 600 u 800 L es para parcelas pequeñas, viña y frutal en calles estrechas y tractores de poca potencia. Las hectáreas que cubre con un depósito dependen del caldo que apliques por hectárea, y ese caldo depende del volumen de copa del cultivo en el momento del tratamiento: cuanto más desarrollada está la vegetación, más litros pide. Lo explicamos con detalle en nuestra guía de litros por cultivo.
Con tu dato de caldo por hectárea, la cuenta es directa:
| Caldo por hectárea | Hectáreas con 600 L | Hectáreas con 800 L |
|---|---|---|
| 200 L/ha | 3 ha | 4 ha |
| 300 L/ha | 2 ha | 2,7 ha |
| 500 L/ha | 1,2 ha | 1,6 ha |
| 750 L/ha | 0,8 ha | 1,1 ha |
| 1.000 L/ha | 0,6 ha | 0,8 ha |

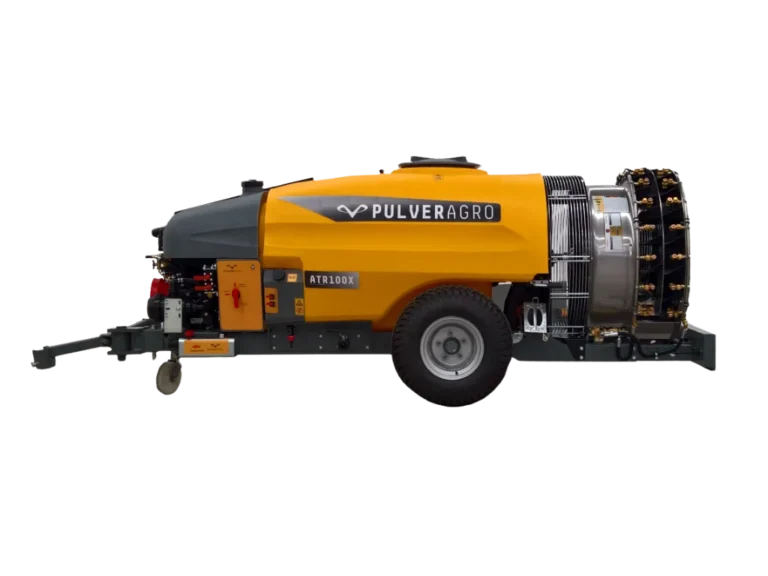

Los dos comparten chasis, turbinas y ancho (1.310 mm); el ATR800X suma 200 L con solo 110 mm más de largo y 10 kg más de tara. Sobre la misma base hay también un ATR450X de 450 L. Si necesitas más autonomía o una turbina mayor, el ATR1000X llega a 1.000 L y admite la Ø820. Si lo prefieres suspendido, mira los ATS de 400 a 800 L.
Medidas y pesos
Largo 3.330 mmAlto 1.360 mm- Largo · ATR800X
- 3.330 mm
- Ancho · ATR800X
- 1.310 mm
- Alto · ATR800X
- 1.360 mm
- Tara · ATR800X
- 350 kg
El dibujo es del ATR800X. Los datos varían según ejes, ruedas y modelo de turbina.
| Modelo | Depósito | Largo | Ancho | Alto | Tara |
|---|---|---|---|---|---|
| ATR800X | 800 L | 3.330 mm | 1.310 mm | 1.360 mm | 350 kg |
| ATR600X | 600 L | 3.220 mm | 1.310 mm | 1.220 mm | 340 kg |
| ATR450X | 450 L | 2.550 mm | 1.310 mm | 1.180 mm | 320 kg |
Turbinas KWS®
El ATR600X y el ATR800X montan turbinas KWS® de la gama SH, con salida de aire simple y 9 palas de perfil curvo: la G620 SH trabaja con tractores de más de 22 CV y la G720 SH mueve 39.800 m³/h con más de 28 CV.
Las dos se ofrecen con deflectores S, SA, EA, RA y WA, que orientan el aire según la forma del cultivo. Te recomendamos la turbina y el deflector según la altura de tu cultivo y tu tractor al configurar el equipo.
G620 SH
Gama SH- Diámetro
- Ø620 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil curvo
- Gettis
- 8 (10 en la WA)
- Tractor
- más de 22 CV
G720 SH
Gama SH- Diámetro
- Ø720 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil curvo
- Gettis
- 12 (14 en la WA)
- Tractor
- más de 28 CV
Sistema KWS®: aletas de salida senoidales y orientables, patentadas por PulverAgro. Envolvente y tubos de agua en acero inoxidable.
Mando de presión
El mando de presión decide cuánto trabajo haces tú y cuánto hace el equipo. El ATR600X-800X admite 6 mandos, del manual, en el que fijas tú la presión, a los ordenadores que mantienen la dosis aunque cambies de marcha.
| Mando | Electroválvulas | Presión desde cabina | Caudalímetro | Velocidad por GPS | Ultrasonidos | Corte de tramos | ISOBUS |
|---|---|---|---|---|---|---|---|
| Mando manual | |||||||
| Manual M2020Mando manual M2020 | – | – | – | – | – | – | – |
| Reguladores de presión | |||||||
| Regulador manualRegulador de presión manual con 2 electroválvulas | – | – | – | – | – | – | |
| Regulador eléctricoRegulador de presión eléctrico con 2 electroválvulas | – | – | – | – | – | ||
| Regulador volumétrico ARAGRegulador de presión eléctrico volumétrico de 2 vías (ARAG) | – | – | – | – | – | ||
| Regulador + SonarXRegulador de presión manual con 2 electroválvulas y ultrasonidos Pulver SonarX | – | – | – | – | – | ||
| Ordenadores Bravo | |||||||
| Bravo 180Ordenador Bravo 180 de 2 vías con caudalímetro y control de velocidad por antena GPS | – | – | – | ||||
- Electroválvulas
- Abres y cierras cada lado de la pulverización desde el asiento del tractor.
- Presión desde cabina
- Subes o bajas la presión con el mando eléctrico, sin bajarte ni parar.
- Caudalímetro
- Mide los litros por minuto que salen de verdad por las boquillas.
- Velocidad por GPS
- El ordenador ajusta el caudal a tu velocidad para mantener los litros por hectárea.
- Ultrasonidos
- Los sensores detectan la vegetación y cortan la pulverización en los huecos.
¿Cuál te conviene?
Tratas a velocidad y presión constantes
Te basta un mando manual o un regulador: fijas la presión y abres o cierras cada lado. Opciones: Manual M2020, Regulador manual, Regulador eléctrico, Regulador volumétrico ARAG.
Quieres la misma dosis aunque cambies de marcha
Elige un ordenador con caudalímetro y velocidad por GPS: Bravo 180.
Tienes marras, replantes o huecos entre árboles
Los ultrasonidos cortan la pulverización donde no hay vegetación: Regulador + SonarX.
¿Dudas con el mando? Te asesoramos según tu cultivo y tu tractor.
Equipamiento de serie y opciones del ATR600X y el ATR800X
De serie
- Chasis de acero al carbono con tratamiento anticorrosivo
- Pintura poliéster lacada al horno con imprimación
- Depósito de polietileno virgen de alta densidad
- Depósitos lavamanos y lavacircuitos
- Cargador anticontaminante
- Triple sistema de filtrado: cesto, filtro de aspiración y filtro en línea
- Agitación hidráulica y nivel de llenado
- Luces traseras desmontables
- Rueda de apoyo regulable y calzos de estacionamiento
A tu medida
BombaDe 68 a 120 L/minVer las 5 bombas
Puede montar bombas de membranas (APS) o de pistones (YA). En las de membranas, la membrana separa el caldo del mecanismo de bombeo, así que pistones y cigüeñal no están en contacto con el producto. En todas, el caudal debe cubrir lo que gastan las boquillas más el retorno que mantiene la agitación hidráulica del depósito.
| Bomba | Tipo | Caudal |
|---|---|---|
| APS71 | Membranas | 71 L/min |
| APS96 | Membranas | 94 L/min |
| APS121 | Membranas | 120 L/min |
| YA75 | Pistones | 68 L/min |
| YA130 | Pistones | 108 L/min |
Lanza y enganche5 lanzas, rectas o direccionalesVer las 5 opciones
- Lanza recta telescópica de anilla
- Lanza recta con enganche de boca de pez
- Lanza direccional en V
- Lanza direccional de boca de pez
- Lanza direccional de nudo
TransmisiónJunta cardán u homocinéticaVer las 2 opciones
- Transmisión con junta cardán
- Transmisión homocinética
Eje y ruedasPisa de 900 o 1.000 mmVer las 3 opciones
- Eje de pisa 900 o 1.000 mm
- Eje acodado o acodado doble
- Ruedas 10/80-R12" o 26×12-R12"
TurbinaAntigota y alerones hidráulicosVer las 3 opciones
- Getti doble antigota en el alerón
- Portaboquillas doble regulable antigota
- Control hidráulico de los alerones (1 o 2 secciones)
Configura tu ATR600X-800X
Cuéntanos tu cultivo, el marco de plantación y tu tractor y te preparamos el presupuesto del equipo a medida.
Preguntas frecuentes
¿Cuánto cuesta un atomizador de 600 u 800 litros?
Depende de la configuración: turbina, bomba, mando de presión, eje, ruedas y lanza. Cada equipo se monta a medida, así que trabajamos con presupuesto: cuéntanos tu cultivo y tu tractor y te lo preparamos.
¿Cuántas hectáreas trata con un depósito?
Divide la capacidad entre el caldo que aplicas por hectárea: a 300 L/ha, el ATR600X trata 2 ha por depósito y el ATR800X unas 2,7 ha; a 500 L/ha, 1,2 y 1,6 ha.
¿Qué tractor necesitan?
Depende de la turbina: más de 22 CV con la G620 SH y más de 28 CV con la G720 SH.
¿600 u 800 litros?
Comparten chasis, turbinas, bombas y 1.310 mm de ancho. El ATR800X tiene 200 L más con 110 mm más de largo (3.330 frente a 3.220 mm), 140 mm más de alto y 10 kg más de tara. Si tu tractor y tus calles lo permiten, el de 800 L te ahorra llenados.
¿Hay un modelo más pequeño?
Sí, el ATR450X: 450 L sobre la misma base, con 2.550 mm de largo y 320 kg de tara.
¿Qué bombas pueden montar?
Bombas de membranas APS71 (71 L/min), APS96 (94 L/min) y APS121 (120 L/min), o de pistones YA75 (68 L/min) y YA130 (108 L/min).
