Atomizadores arrastrados

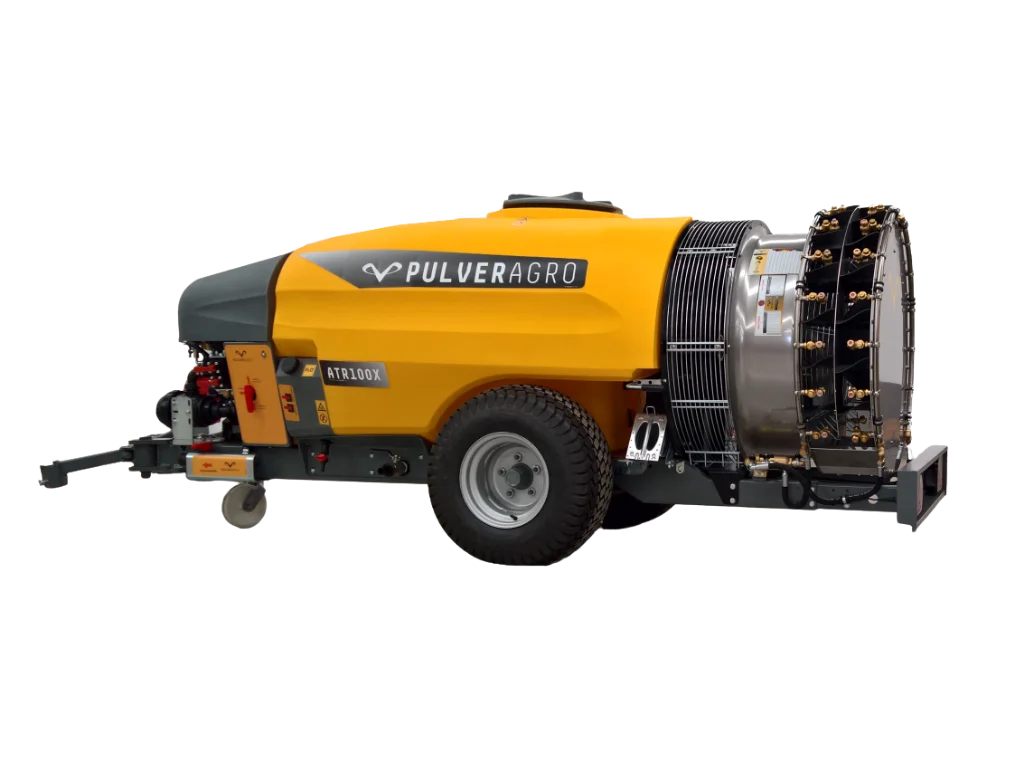

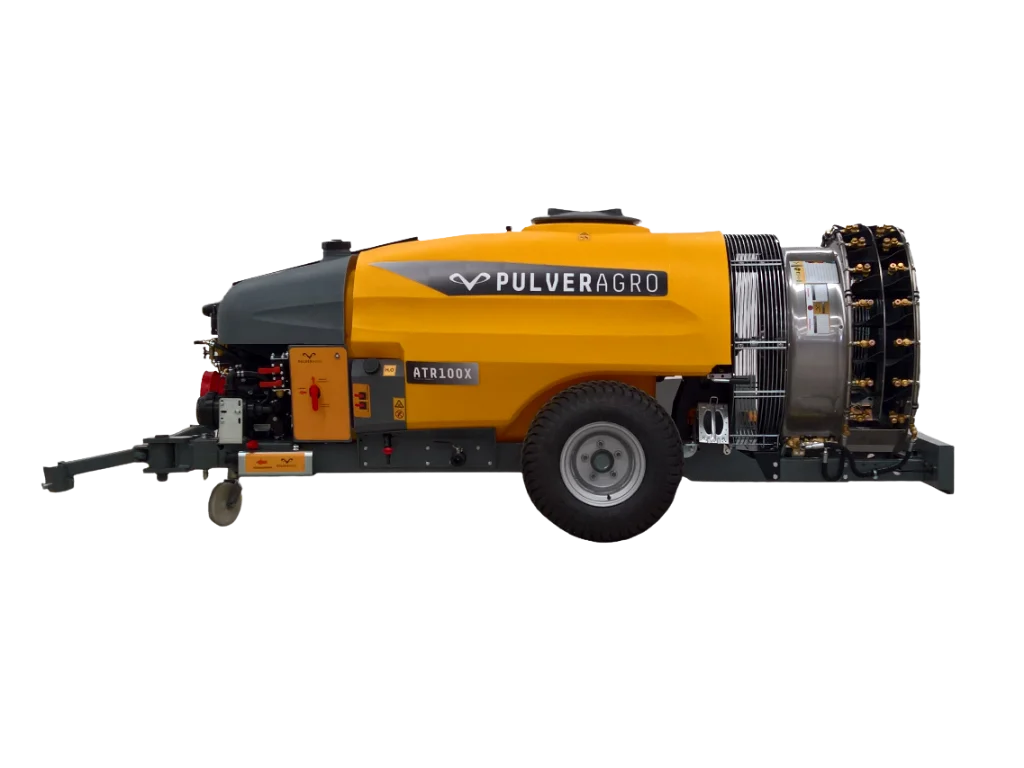

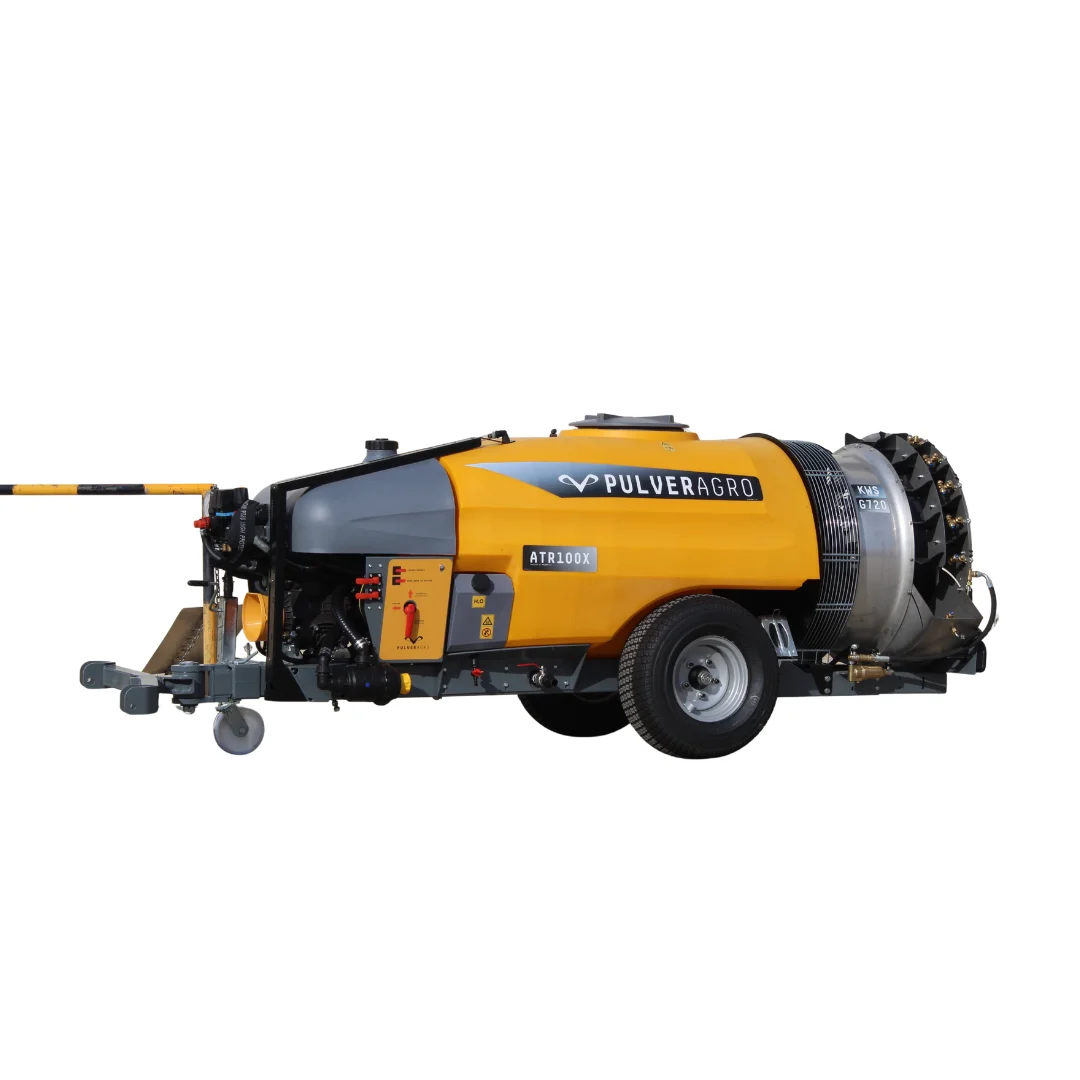

Atomizador arrastrado ATR1000X de 1.000 L
Atomizador arrastrado de 1.000 L para tractores pequeños y medianos, con 1.400 mm de ancho y turbinas KWS® de Ø620, Ø720 u Ø820. Pensado para viña y frutales de porte medio. Lo fabricamos y lo configuramos a medida: turbina, bomba, mando de presión, lanza, eje y ruedas.
- Depósito principal
- 1.000 L
- Turbinas KWS®
- Ø620 · Ø720 · Ø820 mm
- Tractor mínimo con la G620 SH
- >22 CV
- Ancho total
- 1.400 mm
¿Para qué explotación es un atomizador de 1.000 litros?
Un atomizador de 1.000 L es para explotaciones pequeñas y medianas, viña y frutal de porte medio, y para tractores que no pueden con un depósito grande. Las hectáreas que cubre con un depósito dependen del caldo que apliques por hectárea, y ese caldo depende del volumen de copa del cultivo en el momento del tratamiento: cuanto más desarrollada está la vegetación, más litros pide. Lo explicamos con detalle en nuestra guía de litros por cultivo.
Con tu dato de caldo por hectárea, la cuenta es directa:
| Caldo por hectárea | Hectáreas por depósito de 1.000 L |
|---|---|
| 200 L/ha | 5 ha |
| 300 L/ha | 3,3 ha |
| 500 L/ha | 2 ha |
| 750 L/ha | 1,3 ha |
| 1.000 L/ha | 1 ha |

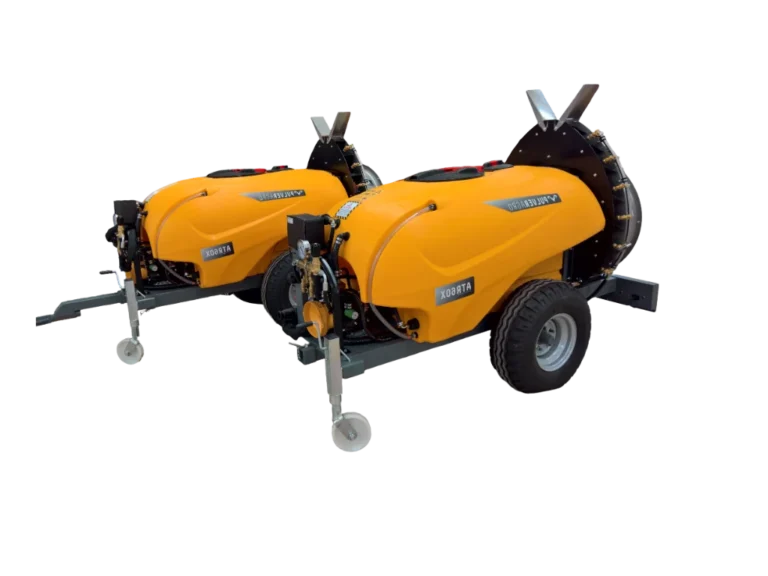

Con 1.400 mm de ancho y 620 kg de tara entra en calles estrechas, y con la turbina G620 SH trabaja con tractores de más de 22 CV. Para copas más grandes admite la G820, solo disponible en este modelo dentro de la gama pequeña. Si tus parcelas son más pequeñas aún, el ATR600X-800X carga menos; si necesitas más autonomía, el ATR1500X llega a 1.500 L. Si lo prefieres suspendido, del enganche de tres puntos, mira los ATS de 1.000 a 2.000 L.
Medidas y pesos
Largo 4.290 mmAlto 1.440 mm- Largo
- 4.290 mm
- Ancho
- 1.400 mm
- Alto
- 1.440 mm
- Tara
- 620 kg
Los datos varían según ejes, ruedas y modelo de turbina.
Turbinas KWS®
El ATR1000X monta turbinas KWS® de Ø620 o Ø720 de la gama SH, con salida de aire simple y 9 palas de perfil curvo: la G720 SH mueve 39.800 m³/h y pide un tractor de más de 28 CV, y la G620 SH trabaja con más de 22 CV.
Para cultivos de más porte, es el único de la gama pequeña que admite la Ø820: la G820 PRO, con salida doble y 64.900 m³/h, pide más de 62 CV, y la G820 SH E, con salida simple y palas rectas, da 48.800 m³/h con más de 66 CV. Te recomendamos la turbina y el deflector según tu cultivo y tu tractor al configurar el equipo.
G620 SH
Gama SH- Diámetro
- Ø620 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil curvo
- Gettis
- 8 (10 en la WA)
- Tractor
- más de 22 CV
G720 SH
Gama SH- Diámetro
- Ø720 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil curvo
- Gettis
- 12 (14 en la WA)
- Tractor
- más de 28 CV
G820 PRO
Gama PRO- Diámetro
- Ø820 mm
- Salida de aire
- Doble (2X)
- Palas
- 9 · perfil curvo
- Gettis
- 14 (16 en la WA)
- Tractor
- más de 62 CV
- Alcance
- 20 m lateral · 8 m vertical
G820 SH E
Gama SH E- Diámetro
- Ø820 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil recto
- Gettis
- 14 (16 en la WA)
- Tractor
- más de 66 CV
Sistema KWS®: aletas de salida senoidales y orientables, patentadas por PulverAgro. Envolvente y tubos de agua en acero inoxidable.
Mando de presión
El mando de presión decide cuánto trabajo haces tú y cuánto hace el equipo. El ATR1000X admite 6 mandos, del manual, en el que fijas tú la presión, a los ordenadores que mantienen la dosis aunque cambies de marcha.
| Mando | Electroválvulas | Presión desde cabina | Caudalímetro | Velocidad por GPS | Ultrasonidos | Corte de tramos | ISOBUS |
|---|---|---|---|---|---|---|---|
| Mando manual | |||||||
| Manual M2020Mando manual M2020 | – | – | – | – | – | – | – |
| Reguladores de presión | |||||||
| Regulador manualRegulador de presión manual con 2 electroválvulas | – | – | – | – | – | – | |
| Regulador eléctricoRegulador de presión eléctrico con 2 electroválvulas | – | – | – | – | – | ||
| Regulador volumétrico ARAGRegulador de presión eléctrico volumétrico de 2 vías (ARAG) | – | – | – | – | – | ||
| Regulador + SonarXRegulador de presión manual con 2 electroválvulas y ultrasonidos Pulver SonarX | – | – | – | – | – | ||
| Ordenadores Bravo | |||||||
| Bravo 180Ordenador Bravo 180 de 2 vías con caudalímetro y control de velocidad por antena GPS | – | – | – | ||||
- Electroválvulas
- Abres y cierras cada lado de la pulverización desde el asiento del tractor.
- Presión desde cabina
- Subes o bajas la presión con el mando eléctrico, sin bajarte ni parar.
- Caudalímetro
- Mide los litros por minuto que salen de verdad por las boquillas.
- Velocidad por GPS
- El ordenador ajusta el caudal a tu velocidad para mantener los litros por hectárea.
- Ultrasonidos
- Los sensores detectan la vegetación y cortan la pulverización en los huecos.
¿Cuál te conviene?
Tratas a velocidad y presión constantes
Te basta un mando manual o un regulador: fijas la presión y abres o cierras cada lado. Opciones: Manual M2020, Regulador manual, Regulador eléctrico, Regulador volumétrico ARAG.
Quieres la misma dosis aunque cambies de marcha
Elige un ordenador con caudalímetro y velocidad por GPS: Bravo 180.
Tienes marras, replantes o huecos entre árboles
Los ultrasonidos cortan la pulverización donde no hay vegetación: Regulador + SonarX.
¿Dudas con el mando? Te asesoramos según tu cultivo y tu tractor.
Equipamiento de serie y opciones del ATR1000X
De serie
- Chasis de acero al carbono con tratamiento anticorrosivo
- Pintura poliéster lacada al horno con imprimación
- Depósito de polietileno virgen de alta densidad
- Depósitos lavamanos y lavacircuitos
- Cargador anticontaminante
- Triple sistema de filtrado: cesto, filtro de aspiración y filtro en línea
- Agitación hidráulica y nivel de llenado
- Luces traseras desmontables
- Rueda de apoyo regulable y calzos de estacionamiento
A tu medida
BombaDe 68 a 120 L/minVer las 5 bombas
Puede montar bombas de membranas (APS) o de pistones (YA). En las de membranas, la membrana separa el caldo del mecanismo de bombeo, así que pistones y cigüeñal no están en contacto con el producto. En todas, el caudal debe cubrir lo que gastan las boquillas más el retorno que mantiene la agitación hidráulica del depósito.
| Bomba | Tipo | Caudal |
|---|---|---|
| APS71 | Membranas | 71 L/min |
| APS96 | Membranas | 94 L/min |
| APS121 | Membranas | 120 L/min |
| YA75 | Pistones | 68 L/min |
| YA130 | Pistones | 108 L/min |
Lanza y enganche5 lanzas, rectas o direccionalesVer las 5 opciones
- Lanza recta telescópica de anilla
- Lanza recta con enganche de boca de pez
- Lanza direccional en V
- Lanza direccional de boca de pez
- Lanza direccional de nudo
TransmisiónJunta cardán u homocinéticaVer las 2 opciones
- Transmisión con junta cardán
- Transmisión homocinética
Llenado y mezclaLavabotellas y mezclador de polvosVer las 2 opciones
- Llenador de producto químico con lavabotellas
- Mezclador de polvos en la boca de llenado
Eje y ruedasPisa de 1.000 o 1.100 mmVer las 3 opciones
- Eje de pisa 1.000 o 1.100 mm
- Eje acodado
- Ruedas 10/80-R12" o 26×12-R12"
TurbinaAntigota, alerones y kit XPROVer las 5 opciones
- Getti doble antigota en el alerón
- Doble rampa de gettis en turbina de Ø820
- Portaboquillas doble regulable antigota
- Control hidráulico de los alerones (1 o 2 secciones)
- Kit XPRO para turbinas SH E: faldilla antihojas y difusor de entrada
Configura tu ATR1000X
Cuéntanos tu cultivo, el marco de plantación y tu tractor y te preparamos el presupuesto del equipo a medida.
Preguntas frecuentes
¿Cuánto cuesta un atomizador de 1.000 litros?
Depende de la configuración: turbina, bomba, mando de presión, eje, ruedas y lanza. Cada ATR1000X se monta a medida, así que trabajamos con presupuesto: cuéntanos tu cultivo y tu tractor y te lo preparamos.
¿Cuántas hectáreas trata con un depósito?
Divide 1.000 L entre el caldo que aplicas por hectárea: a 300 L/ha son unas 3,3 ha por depósito; a 500 L/ha, 2 ha; a 1.000 L/ha, 1 ha.
¿Qué tractor necesita el ATR1000X?
Depende de la turbina: más de 22 CV con la G620 SH, más de 28 CV con la G720 SH, más de 62 CV con la G820 PRO y más de 66 CV con la G820 SH E.
¿Sirve para viña y frutales en espaldera?
Sí: con 1.400 mm de ancho total y turbinas de Ø620 o Ø720 está pensado para viña y frutales de porte medio, con calles estrechas. Para copas más grandes admite la turbina Ø820.
¿Qué bombas puede montar?
Bombas de membranas APS71 (71 L/min), APS96 (94 L/min) y APS121 (120 L/min), o de pistones YA75 (68 L/min) y YA130 (108 L/min).
