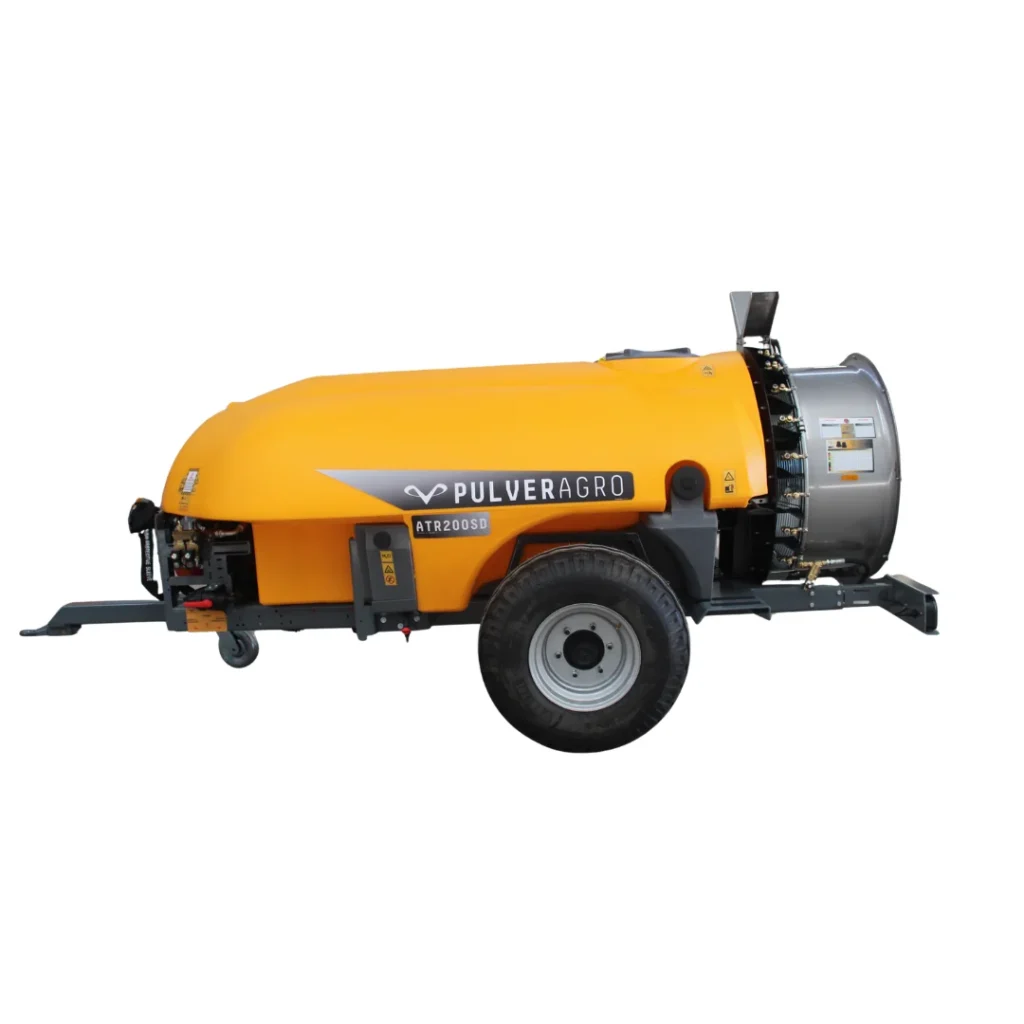

Atomizador arrastrado ATR SD de 2.000 y 3.000 L
Atomizadores arrastrados ATR2000SD y ATR3000SD, de 2.000 y 3.000 L, con turbinas KWS® SH E de Ø820 o Ø920, lanza direccional reforzada y llenador con lavabotellas integrado. Los fabricamos y los configuramos a medida: turbina, bomba, mando de presión, lanza, eje y ruedas.
- Depósito principal
- 2.000 · 3.000 L
- Turbinas KWS® SH E
- Ø820 · Ø920 mm
- Tractor mínimo con la G820 SH E
- >66 CV
- Bomba de mayor caudal (APS145)
- 149 L/min
¿Para qué explotación es el ATR SD?
El ATR SD es la versión de equipamiento más sencillo de los arrastrados grandes: los mismos 2.000 o 3.000 L de depósito, con turbinas de la gama SH E, bombas hasta 149 L/min y mandos hasta el ordenador Bravo 180. Es para quien quiere capacidad sin ir a la turbina de mayor alcance ni a la electrónica más completa. Las hectáreas que cubre con un depósito dependen del caldo que apliques por hectárea; lo explicamos en nuestra guía de litros por cultivo.
Con tu dato de caldo por hectárea, la cuenta es directa:
| Caldo por hectárea | Hectáreas con 2.000 L | Hectáreas con 3.000 L |
|---|---|---|
| 200 L/ha | 10 ha | 15 ha |
| 300 L/ha | 6,7 ha | 10 ha |
| 500 L/ha | 4 ha | 6 ha |
| 750 L/ha | 2,7 ha | 4 ha |
| 1.000 L/ha | 2 ha | 3 ha |
Medidas y pesos
Largo 4.400 mmAlto 1.970 mm- Largo · ATR2000SD
- 4.400 mm
- Ancho · ATR2000SD
- 1.700 mm
- Alto · ATR2000SD
- 1.970 mm
- Tara · ATR2000SD
- 830 kg
El dibujo es del ATR2000SD. Los datos varían según ejes, ruedas y modelo de turbina.
| Modelo | Depósito | Largo | Ancho | Alto | Tara |
|---|---|---|---|---|---|
| ATR2000SD | 2.000 L | 4.400 mm | 1.700 mm | 1.970 mm | 830 kg |
| ATR3000SD | 3.000 L | 4.760 mm | 2.150 mm | 2.150 mm | 850 kg |
Turbinas KWS®
El ATR SD monta turbinas KWS® de la gama SH E, con salida de aire simple y palas de perfil recto: la G920 SH E mueve 71.600 m³/h con un tractor de más de 78 CV y la G820 SH E, 48.800 m³/h con más de 66 CV.
Las dos se ofrecen con deflectores S, SA, EA, RA y WA, que orientan el aire según la forma del cultivo. Te recomendamos la turbina y el deflector según tu cultivo y tu tractor al configurar el equipo.
G920 SH E
Gama SH E- Diámetro
- Ø920 mm
- Salida de aire
- Simple (1X)
- Palas
- 12 · perfil recto
- Gettis
- 16 (18 en la WA)
- Tractor
- más de 78 CV
G820 SH E
Gama SH E- Diámetro
- Ø820 mm
- Salida de aire
- Simple (1X)
- Palas
- 9 · perfil recto
- Gettis
- 14 (16 en la WA)
- Tractor
- más de 66 CV
Sistema KWS®: aletas de salida senoidales y orientables, patentadas por PulverAgro. Envolvente y tubos de agua en acero inoxidable.
Mando de presión
El mando de presión decide cuánto trabajo haces tú y cuánto hace el equipo. El ATR SD admite 6 mandos, del manual, en el que fijas tú la presión, a los ordenadores que mantienen la dosis aunque cambies de marcha.
| Mando | Electroválvulas | Presión desde cabina | Caudalímetro | Velocidad por GPS | Ultrasonidos | Corte de tramos | ISOBUS |
|---|---|---|---|---|---|---|---|
| Mando manual | |||||||
| Manual M2020Mando manual M2020 | – | – | – | – | – | – | – |
| Reguladores de presión | |||||||
| Regulador manualRegulador de presión manual con 2 electroválvulas | – | – | – | – | – | – | |
| Regulador eléctricoRegulador de presión eléctrico con 2 electroválvulas | – | – | – | – | – | ||
| Regulador volumétrico ARAGRegulador de presión eléctrico volumétrico de 2 vías (ARAG) | – | – | – | – | – | ||
| Regulador + SonarXRegulador de presión manual con 2 electroválvulas y ultrasonidos Pulver SonarX | – | – | – | – | – | ||
| Ordenadores Bravo | |||||||
| Bravo 180Ordenador Bravo 180 de 2 vías con caudalímetro y control de velocidad por antena GPS | – | – | – | ||||
- Electroválvulas
- Abres y cierras cada lado de la pulverización desde el asiento del tractor.
- Presión desde cabina
- Subes o bajas la presión con el mando eléctrico, sin bajarte ni parar.
- Caudalímetro
- Mide los litros por minuto que salen de verdad por las boquillas.
- Velocidad por GPS
- El ordenador ajusta el caudal a tu velocidad para mantener los litros por hectárea.
- Ultrasonidos
- Los sensores detectan la vegetación y cortan la pulverización en los huecos.
¿Cuál te conviene?
Tratas a velocidad y presión constantes
Te basta un mando manual o un regulador: fijas la presión y abres o cierras cada lado. Opciones: Manual M2020, Regulador manual, Regulador eléctrico, Regulador volumétrico ARAG.
Quieres la misma dosis aunque cambies de marcha
Elige un ordenador con caudalímetro y velocidad por GPS: Bravo 180.
Tienes marras, replantes o huecos entre árboles
Los ultrasonidos cortan la pulverización donde no hay vegetación: Regulador + SonarX.
¿Dudas con el mando? Te asesoramos según tu cultivo y tu tractor.
Equipamiento de serie y opciones del ATR SD
De serie
- Chasis de acero al carbono con tratamiento anticorrosivo
- Pintura poliéster lacada al horno con imprimación
- Depósito de polietileno virgen de alta densidad
- Depósitos lavamanos y lavacircuitos
- Triple sistema de filtrado: cesto, filtro de aspiración y filtro en línea
- Agitación hidráulica y nivel de llenado
- Luces traseras desmontables
- Rueda de apoyo regulable
A tu medida
BombaDe 94 a 149 L/minVer las 3 bombas
En una bomba de membranas, la membrana separa el caldo del mecanismo de bombeo, así que pistones y cigüeñal no están en contacto con el producto. El caudal de la bomba debe cubrir lo que gastan las boquillas más el retorno que mantiene la agitación hidráulica del depósito.
| Bomba | Tipo | Caudal |
|---|---|---|
| APS96 | Membranas | 94 L/min |
| APS121 | Membranas | 120 L/min |
| APS145 | Membranas | 149 L/min |
Lanza y engancheRecta telescópica o direccional reforzadaVer las 3 opciones
- Lanza recta telescópica de anilla
- Lanza direccional reforzada
- Enganche de boca de pez
TransmisiónJunta cardán u homocinéticaVer las 2 opciones
- Transmisión con junta cardán
- Transmisión homocinética
Llenado y mezclaLlenador integrado y mezcladorVer las 2 opciones
- Llenador de producto químico con lavabotellas, integrado
- Mezclador de polvos en la boca de llenado
Eje y ruedasPisa de 1.200 a 1.800 mmVer las 6 opciones
- ATR2000SD: eje de pisa 1.200, 1.400 o 1.600 mm
- ATR3000SD: eje de pisa 1.400, 1.600 o 1.800 mm
- Eje acodado
- Ruedas 11.5/80-R15.3", 340/55-R16" o 400/60-R15.5"
- ATR2000SD: también rueda 10.0/80-R15.3"
- ATR3000SD: también rueda 19.0/45-R17"
TurbinaAntigota y alerones hidráulicosVer las 4 opciones
- Getti doble antigota en el alerón
- Doble rampa de gettis en turbina de Ø820 o Ø920
- Portaboquillas doble regulable antigota
- Control hidráulico de los alerones (1 sección)
Configura tu ATR SD
Cuéntanos tu cultivo, el marco de plantación y tu tractor y te preparamos el presupuesto del equipo a medida.
Preguntas frecuentes
¿Cuánto cuesta el ATR SD?
Depende de la capacidad y la configuración: turbina, bomba, mando de presión, eje, ruedas y lanza. Cada equipo se monta a medida, así que trabajamos con presupuesto: cuéntanos tu cultivo y tu tractor y te lo preparamos.
¿Cuántas hectáreas trata con un depósito?
Divide la capacidad entre el caldo que aplicas por hectárea: a 300 L/ha, el ATR2000SD trata unas 6,7 ha por depósito y el ATR3000SD, 10 ha; a 500 L/ha, 4 y 6 ha.
¿Qué tractor necesita?
Depende de la turbina: más de 66 CV con la G820 SH E y más de 78 CV con la G920 SH E.
¿Qué diferencia hay entre el ATR SD y el ATR2000X o el ATR3000X?
El ATR SD monta solo turbinas SH E (Ø820 y Ø920), bombas de la APS96 a la APS145 y mandos hasta el Bravo 180, con lanza direccional reforzada y llenador integrado. Los ATR-X admiten además turbinas PRO hasta la G1020 de 29 m de alcance, bombas hasta la APS166 y la IDS1501, mandos hasta ISOBUS y llevan de serie freno hidráulico con válvula de carga.
¿Qué bombas puede montar?
Bombas de membranas APS96 (94 L/min), APS121 (120 L/min) y APS145 (149 L/min).
