Atomizadores arrastrados

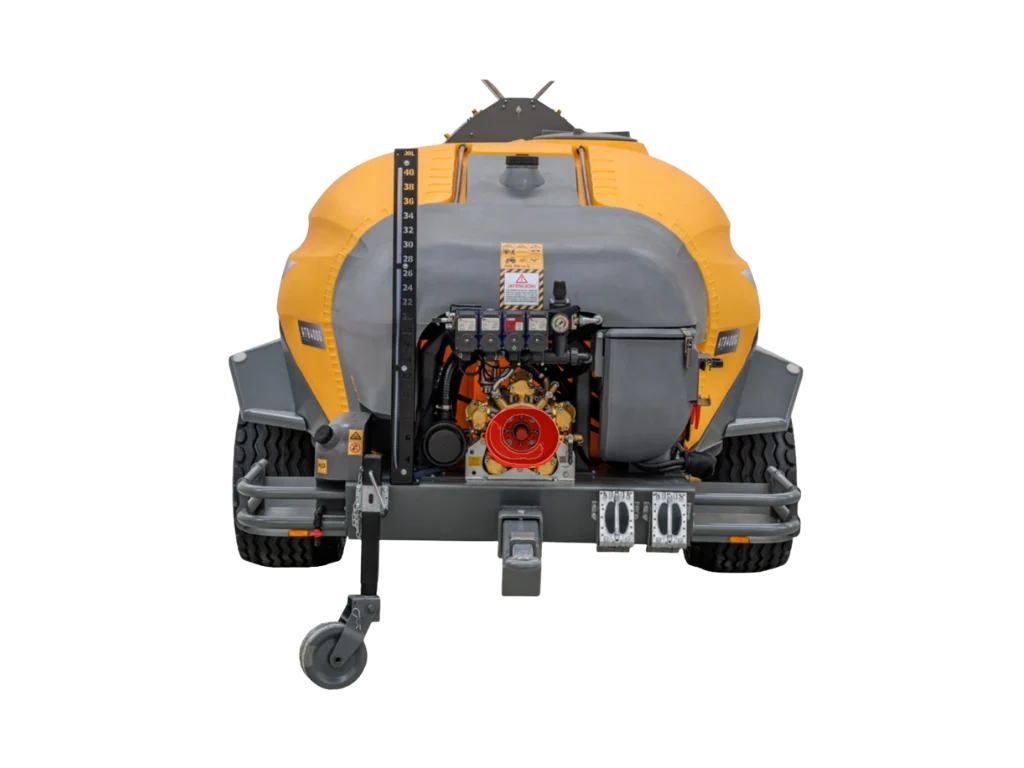

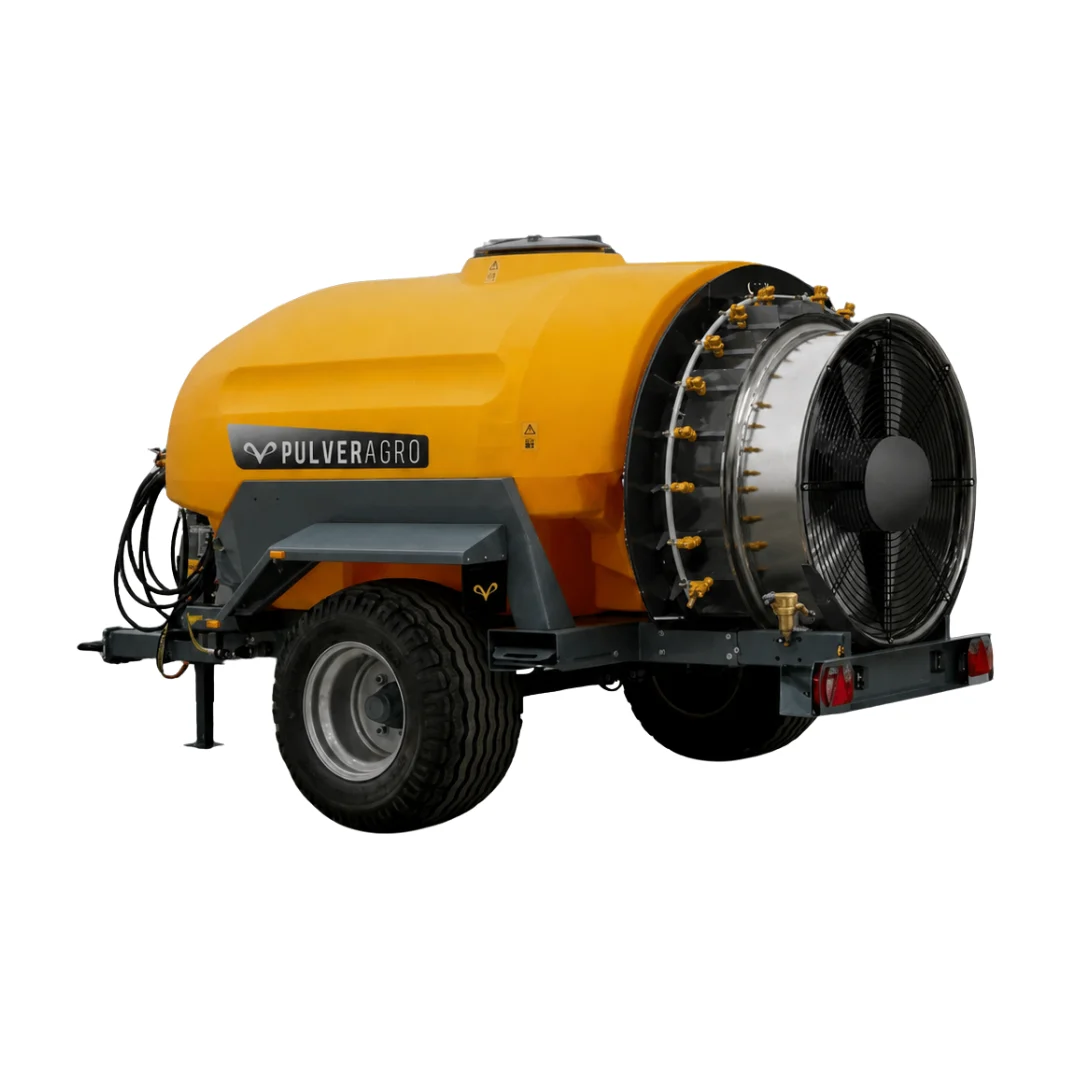

Atomizador arrastrado ATR4000X de 4.000 L
El atomizador arrastrado de mayor capacidad de la gama ATR: 4.000 L para tractor, con turbinas KWS® de Ø920 y Ø1020 en gamas PRO y SH E, y de serie la rueda 19.0/45-R17, el eje de pisa 1.950 mm con ballestas parabólicas y el freno hidráulico con válvula de carga. Lo fabricamos y lo configuramos a medida: turbina, bomba, mando de presión, lanza y transmisión.
- Depósito principal
- 4.000 L
- Turbinas KWS® PRO y SH E
- Ø920 · Ø1020 mm
- Alcance lateral máximo (G1020 PRO)
- 29 m
- Rueda de serie
- 19.0/45 R17
¿Para qué explotación es un atomizador de 4.000 litros?
Un atomizador de 4.000 L es para quien trata muchas hectáreas y quiere parar lo mínimo a rellenar. Las hectáreas que cubre con un depósito dependen del caldo que apliques por hectárea, y ese caldo depende del volumen de copa del cultivo en el momento del tratamiento: cuanto más desarrollada está la vegetación, más litros pide. Lo explicamos con detalle en nuestra guía de litros por cultivo.
Con tu dato de caldo por hectárea, la cuenta es directa:
| Caldo por hectárea | Hectáreas por depósito de 4.000 L |
|---|---|
| 200 L/ha | 20 ha |
| 300 L/ha | 13,3 ha |
| 500 L/ha | 8 ha |
| 750 L/ha | 5,3 ha |
| 1.000 L/ha | 4 ha |
Es la opción cuando el punto de agua queda lejos o las parcelas son grandes: cada llenado que te ahorras son viajes menos y más horas tratando. Por eso el ATR4000X lleva de serie la rueda ancha 19.0/45-R17 y el eje con ballestas parabólicas, que reparten mejor el peso del depósito lleno. Si tus parcelas son más pequeñas o tienen pendiente, el ATR3000X o el ATR2000X cargan menos sobre el tractor y el suelo.
Medidas y pesos
Largo 5.020 mmAlto 2.460 mm- Largo
- 5.020 mm
- Ancho
- 2.440 mm
- Alto
- 2.460 mm
- Tara
- 1.445 kg
Los datos varían según ejes, ruedas y modelo de turbina.
Turbinas KWS®
El ATR4000X monta turbinas KWS® de Ø920 o Ø1020 en dos gamas. La gama PRO lleva salida de aire doble (triple en la Ø1020), palas de perfil curvo, difusor de entrada y envolvente larga: la G920 PRO mueve 89.300 m³/h y pide un tractor de más de 75 CV. La gama SH E, con salida simple y palas de perfil recto, da 71.600 m³/h con un tractor de más de 78 CV.
La G1020 PRO es la de mayor alcance: 29 m en horizontal y 17 m en vertical, con 16 palas y salida triple. Con 4.000 L de depósito es la combinación para árbol alto y marcos amplios; te recomendamos la turbina y el tipo de deflector según la altura y la densidad de tu cultivo al configurar el equipo.
G1020 PRO
Gama PRO- Diámetro
- Ø1020 mm
- Salida de aire
- Triple (3X)
- Palas
- 16 · perfil HPRESS
- Gettis
- 32 a 40
- Alcance
- 29 m lateral · 17 m vertical
G920 PRO
Gama PRO- Diámetro
- Ø920 mm
- Salida de aire
- Doble (2X)
- Palas
- 12 · perfil curvo
- Gettis
- 16 (18 en la WA)
- Tractor
- más de 75 CV
- Alcance
- 24 m lateral · 9 m vertical
G920 SH E
Gama SH E- Diámetro
- Ø920 mm
- Salida de aire
- Simple (1X)
- Palas
- 12 · perfil recto
- Gettis
- 16 (18 en la WA)
- Tractor
- más de 78 CV
Sistema KWS®: aletas de salida senoidales y orientables, patentadas por PulverAgro. Envolvente y tubos de agua en acero inoxidable.
Mando de presión
El mando de presión decide cuánto trabajo haces tú y cuánto hace el equipo. El ATR4000X admite 9 mandos, del manual, en el que fijas tú la presión, a los ordenadores que mantienen la dosis aunque cambies de marcha.
| Mando | Electroválvulas | Presión desde cabina | Caudalímetro | Velocidad por GPS | Ultrasonidos | Corte de tramos | ISOBUS |
|---|---|---|---|---|---|---|---|
| Mando manual | |||||||
| Manual M2020Mando manual M2020 | – | – | – | – | – | – | – |
| Reguladores de presión | |||||||
| Regulador manualRegulador de presión manual con 2 electroválvulas | – | – | – | – | – | – | |
| Regulador eléctricoRegulador de presión eléctrico con 2 electroválvulas | – | – | – | – | – | ||
| Regulador volumétrico ARAGRegulador de presión eléctrico volumétrico de 2 vías (ARAG) | – | – | – | – | – | ||
| Regulador + SonarXRegulador de presión manual con 2 electroválvulas y ultrasonidos Pulver SonarX | – | – | – | – | – | ||
| Ordenadores Bravo | |||||||
| Bravo 180Ordenador Bravo 180 de 2 vías con caudalímetro y control de velocidad por antena GPS | – | – | – | ||||
| Bravo 350Ordenador Bravo 350 de 2 vías con ultrasonidos y velocidad por antena GPS | – | – | – | ||||
| Bravo 400Ordenador Bravo 400 de 2 vías con caudalímetro y corte de tramos | – | – | – | ||||
| ISOBUS | |||||||
| ISOBUS IBX100Mando eléctrico de 2 vías con caudalímetro e ISOBUS IBX100 | – | – | – | ||||
- Electroválvulas
- Abres y cierras cada lado de la pulverización desde el asiento del tractor.
- Presión desde cabina
- Subes o bajas la presión con el mando eléctrico, sin bajarte ni parar.
- Caudalímetro
- Mide los litros por minuto que salen de verdad por las boquillas.
- Velocidad por GPS
- El ordenador ajusta el caudal a tu velocidad para mantener los litros por hectárea.
- Ultrasonidos
- Los sensores detectan la vegetación y cortan la pulverización en los huecos.
- Corte de tramos
- Cierra secciones de la pulverización por separado.
- ISOBUS
- Lo manejas desde el terminal ISOBUS del tractor, sin consola aparte.
¿Cuál te conviene?
Tratas a velocidad y presión constantes
Te basta un mando manual o un regulador: fijas la presión y abres o cierras cada lado. Opciones: Manual M2020, Regulador manual, Regulador eléctrico, Regulador volumétrico ARAG.
Quieres la misma dosis aunque cambies de marcha
Elige un ordenador con caudalímetro y velocidad por GPS: Bravo 180.
Tienes marras, replantes o huecos entre árboles
Los ultrasonidos cortan la pulverización donde no hay vegetación: Regulador + SonarX, Bravo 350.
¿Dudas con el mando? Te asesoramos según tu cultivo y tu tractor.
Equipamiento de serie y opciones del ATR4000X
De serie
- Chasis de acero al carbono con tratamiento anticorrosivo
- Pintura poliéster lacada al horno con imprimación
- Depósito de polietileno virgen de alta densidad
- Depósitos lavamanos y lavacircuitos
- Cargador anticontaminante
- Freno hidráulico con válvula de carga
- Triple sistema de filtrado: cesto, filtro de aspiración y filtro en línea
- Agitación hidráulica y nivel de llenado
- Luces traseras homologadas
- Rueda de apoyo regulable y calzos de estacionamiento
- Rueda 19.0/45-R17"
- Eje de pisa 1.950 mm con suspensión por ballestas parabólicas
- Kit de guardabarros y bandejas laterales
A tu medida
BombaDe 120 a 170 L/minVer las 4 bombas
En una bomba de membranas, la membrana separa el caldo del mecanismo de bombeo, así que pistones y cigüeñal no están en contacto con el producto. Con 4.000 L, el caudal de la bomba debe cubrir lo que gastan las boquillas más el retorno que mantiene la agitación hidráulica de todo el depósito.
| Bomba | Tipo | Caudal |
|---|---|---|
| APS121 | Membranas | 120 L/min |
| APS145 | Membranas | 149 L/min |
| APS166 | Membranas | 170 L/min |
| IDS1501 | Cuerpo de bronce | 150 L/min |
Lanza y enganche5 lanzas, rectas o direccionalesVer las 5 opciones
- Lanza recta telescópica de anilla
- Lanza recta con enganche de boca de pez
- Lanza direccional en V
- Lanza direccional de boca de pez
- Lanza direccional de nudo
TransmisiónJunta cardán u homocinéticaVer las 2 opciones
- Transmisión con junta cardán
- Transmisión homocinética
Llenado y mezclaLavabotellas y mezclador de polvosVer las 2 opciones
- Llenador de producto químico con lavabotellas
- Mezclador de polvos en la boca de llenado
TurbinaAntigota y alerones hidráulicosVer las 4 opciones
- Getti doble antigota en el alerón
- Doble rampa de gettis en turbina de Ø920
- Portaboquillas doble regulable antigota
- Control hidráulico de los alerones (1 o 2 secciones)
Configura tu ATR4000X
Cuéntanos tu cultivo, el marco de plantación y tu tractor y te preparamos el presupuesto del equipo a medida.
Preguntas frecuentes
¿Cuánto cuesta un atomizador de 4.000 litros?
Depende de la configuración: turbina, bomba, mando de presión, lanza y transmisión. Cada ATR4000X se monta a medida, así que trabajamos con presupuesto: cuéntanos tu cultivo y tu tractor y te lo preparamos.
¿Cuántas hectáreas trata con un depósito?
Divide 4.000 L entre el caldo que aplicas por hectárea: a 300 L/ha son unas 13,3 ha por depósito; a 500 L/ha, 8 ha; a 1.000 L/ha, 4 ha.
¿Qué tractor necesita el ATR4000X?
Depende de la turbina: con la G920 PRO, más de 75 CV, y con la G920 SH E, más de 78 CV. La G1020 PRO, la de mayor alcance (29 m laterales), pide un tractor de más potencia; te indicamos el mínimo al configurar el equipo.
¿Qué lleva de serie el ATR4000X que no lleva el ATR3000X?
La rueda 19.0/45-R17, el eje de pisa 1.950 mm con suspensión por ballestas parabólicas y el kit de guardabarros y bandejas laterales. En el ATR3000X son opciones.
¿Qué bombas puede montar?
Bombas de membranas APS121 (120 L/min), APS145 (149 L/min) y APS166 (170 L/min), o la IDS1501 de bronce (150 L/min).
